حل متكامل للحماية والإدارة الحرارية لشاشات CNLC الخارجية

1. نظرة عامة

في مجال تكنولوجيا العرض الخارجية،حمايةوالإدارة الحراريةهما العاملان الرئيسيان اللذان يحددان استقرار المنتج وعمره الافتراضي. الظروف القاسية، كارتفاع درجات الحرارة، وأشعة الشمس القوية، والرطوبة، والغبار، والأمطار الغزيرة، قد تؤثر جميعها على موثوقية التشغيل.

تعتمد CNLCفلسفة التصميم المتكاملة "الحماية + التبريد"يضمن هذا المنتج عزلًا هيكليًا، وحماية بصرية، واختبارًا حراريًا من خلال المحاكاة. وهذا يضمن تشغيلًا مستقرًا في ظروف سطوع عالية، وساعات عمل طويلة، وظروف مناخية متنوعة.

يقدم هذا الحل تحليلًا منهجيًا لتكنولوجيا العرض الخارجية الخاصة بشركة CNLC، مع التركيز على أربعة جوانب أساسية:

• تصميم مقاوم للماء والغبار بتصنيف IP

• الأداء البصري والوقائي للزجاج المقسّى

• نتائج المحاكاة الحرارية وتوزيع درجات الحرارة

• هيكل من الألومنيوم ونظام إدارة حرارية دقيق

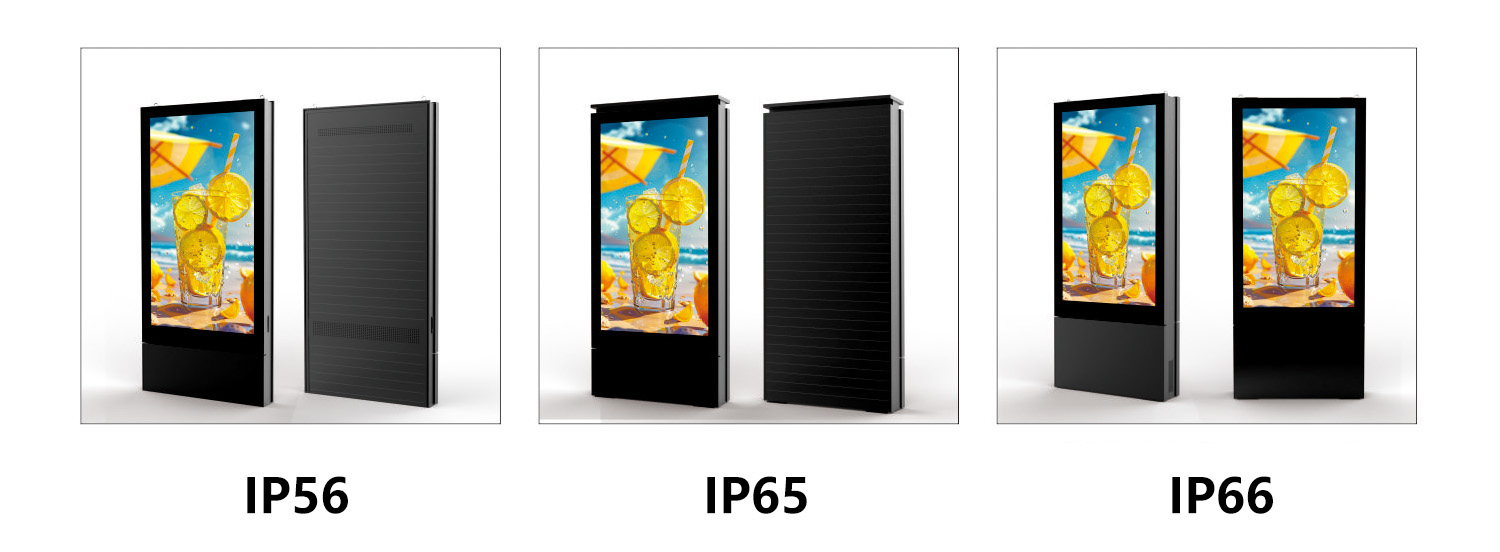

2. مبادئ تصميم IP المقاوم للماء والغبار

تحقق شاشات العرض الخارجية من CNLC IP56 و IP65 و IP66 تصنيفات الحماية من خلال هياكل الختم المصممة بدقة، والحشيات السيليكونية، والمفاصل المقاومة للماء، والموصلات المقاومة للتآكل.

تعريف تصنيفات IP:

• الالرقم الأول (0-6)يشير إلى قدرة الحماية من الغبار

• الالرقم الثاني (0-9)يشير إلى قدرة حماية المياه

الشرح الفني:
يتم تقييم تصنيف IPحماية من دخول الغبار والماء، ليس نوع نظام التبريد المستخدم.
حتى في التكوينات ذات مداخل أو منافذ الهواء، يستخدم CNLCقنوات تدفق الهواء المغلقة، ومرشحات الغبار، وتصميم الصرفلمنع وصول الغبار والرطوبة إلى المكونات الهامة.
لذلك، فإن إدراج فتحات التبريد لالا تتنازل عن IP56/IP65/مستوى الحماية IP66، والحفاظ على إدارة الحرارة الموثوقة والسلامة الهيكلية.

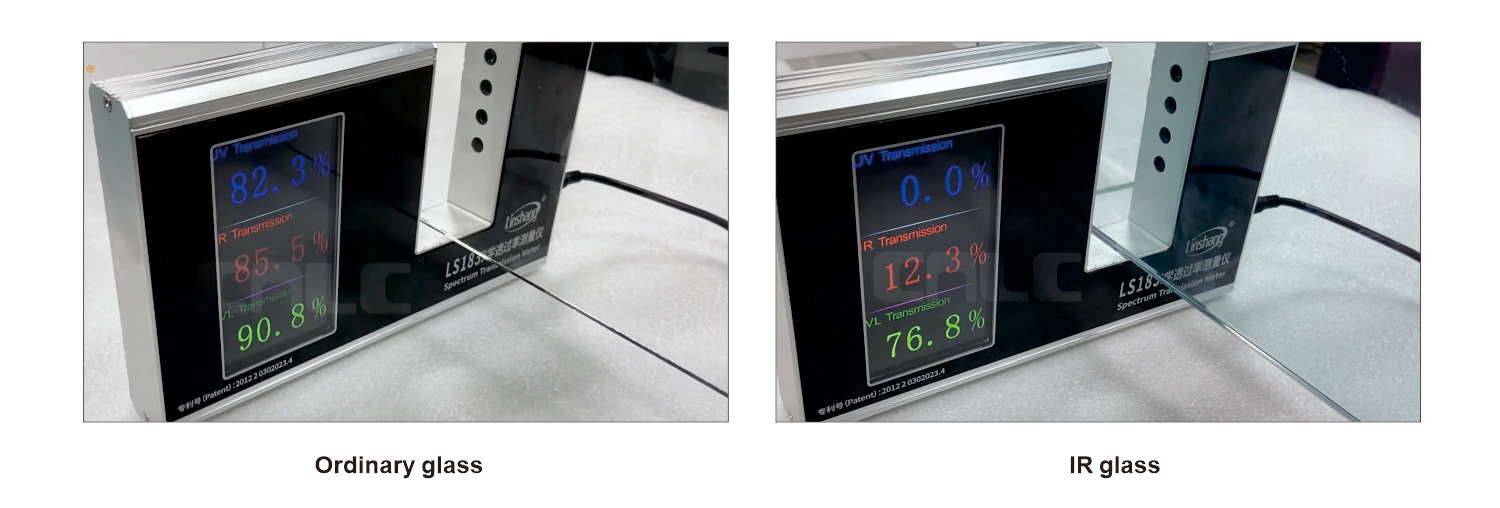

3. حماية الزجاج المقسّى والأداء البصري

تستخدم شاشات العرض الخارجية CNLCزجاج مصفح مقسّى بسمك 6 مم أو 8 مم، وهو يجمع بين القوة الميكانيكية والأداء البصري المتقدم.
متوفر في oعاديومُفلترة بالأشعة تحت الحمراء (مانعة للأشعة تحت الحمراء)التكوينات، تستخدم خيارات الزجاج هذه طلاءات متعددة الطبقات لتحقيقالانتقائية الطيفية، موازنة انتقال الضوء المرئي مع رفض الحرارة الشمسية.

ملاحظات فنية:

• طلاء مضاد للانعكاس (AR)يقلل من الوهج والتداخل مع الانعكاس البيئي.

• طبقات PVB/SGPضمان الوضوح البصري العالي وثبات الأشعة فوق البنفسجية، وتجنب الاصفرار أثناء التعرض الخارجي لفترات طويلة.

• الترشيح الانتقائي الطيفييقلل الزجاج بالأشعة تحت الحمراء من اكتساب الحرارة الشمسية، مما يجعله مثاليًا للمناطق ذات درجات الحرارة العالية أو المعرضة لأشعة الشمس.

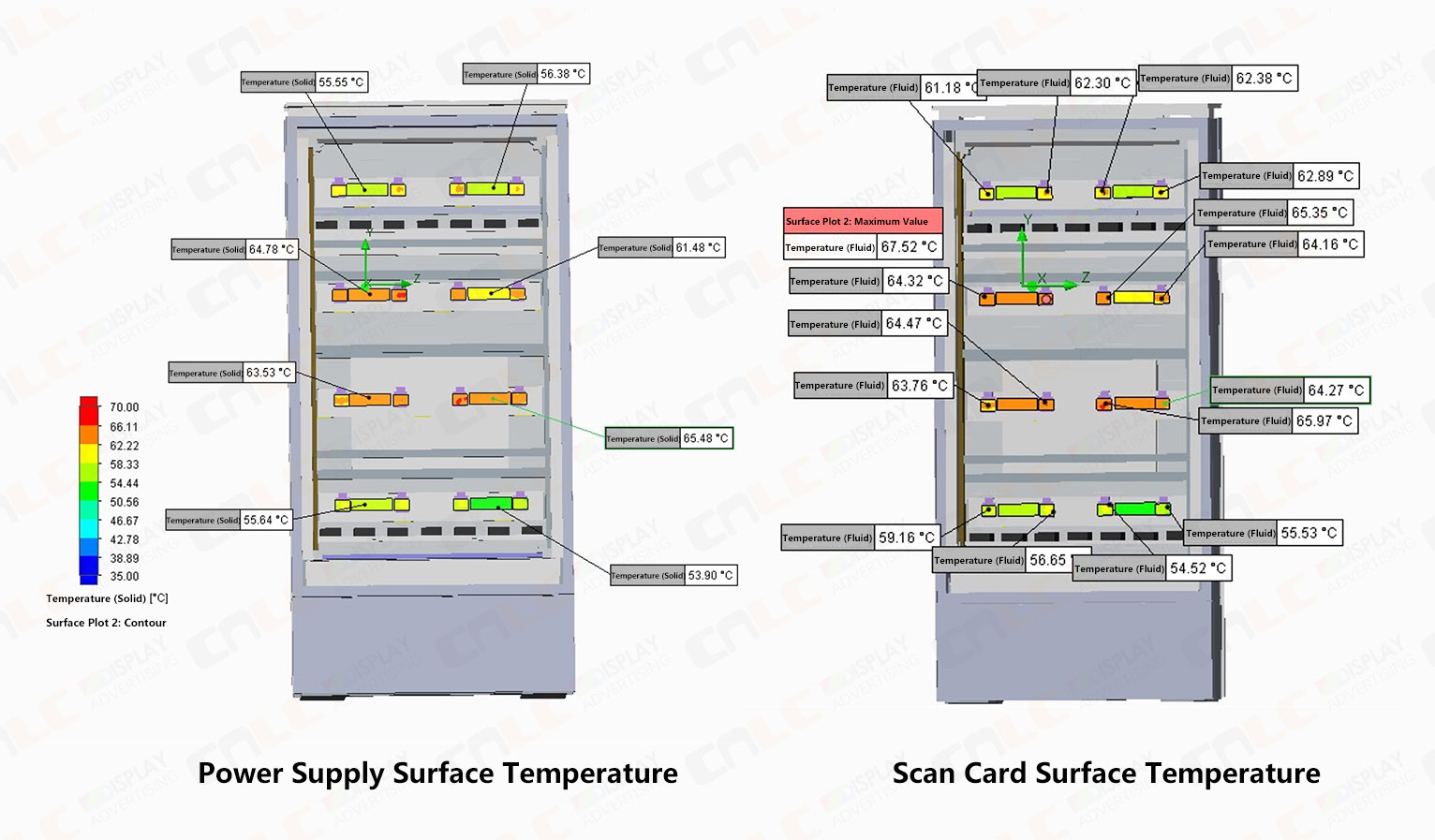

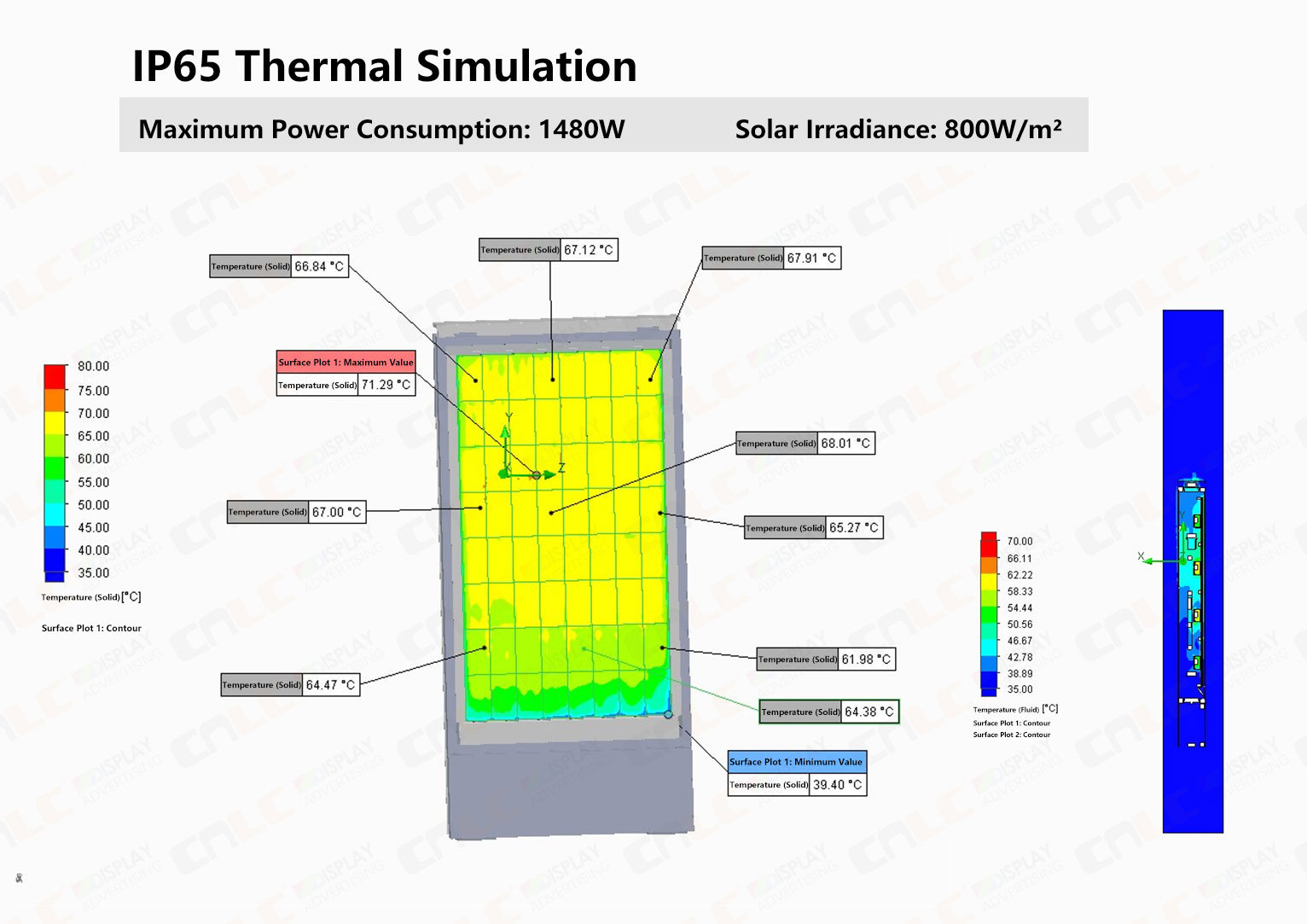

4. تحليل المحاكاة الحرارية والنتائج

للتحقق من الاستقرار الحراري لشاشات CNLC الخارجية في ظل ظروف الطاقة العالية ودرجة الحرارة، تم إجراء تحليل مفصلالمحاكاة الحراريةتم اجراء.

النتائج الرئيسية:

• نطاق درجة حرارة السطح:39.40 درجة مئوية – 71.29 درجة مئوية

• المكونات الداخلية:عادة ما تكون درجة الحرارة 60-70 درجة مئوية، مع ذروة درجة حرارة السائل67.52 درجة مئوية

• توزيع الحرارة:موحد عبر وحدات LED، مع عدم اكتشاف أي نقاط اتصال محلية

وتؤكد هذه النتائج أن هيكل مجلس الوزراء في CNLC يحافظ علىالتوازن الحراري المنتظمفي ظل ظروف التحميل الكامل، يمنع بشكل فعال الإجهاد الحراري والسخونة الزائدة.

5. هيكل من الألومنيوم ونظام إدارة التبريد الدقيق

تصميم خزانة الألومنيوم:

• تم بناؤه باستخدامسبائك الألومنيوم 6063-T5(الموصلية الحرارية ≈ 205 واط/م·ك)

• خفيف الوزن ولكنه قوي لسهولة النقل والتركيب

• يوفر توصيلًا حراريًا فعالًا، ويحافظ على درجة حرارة سطحية موحدة

مميزات نظام التبريد الدقيق CNLC:

• مدخل الهواء السفلي + فلتر الغبار:يمنع الجسيمات المحمولة في الهواء (ينطبق على نماذج تبريد الهواء IP56)

• تدفق الهواء لأعلى + مراوح العادم العلوية:يطرد الحرارة الداخلية بشكل مستمر

• قنوات التهوية الأمامية:استخراج الحرارة المتراكمة من الجزء الأمامي لسطح الشاشة

• نظام التحكم الذكي في درجة الحرارة:يراقب الظروف الداخلية ويضبط سرعة المروحة أو مكيف الهواء للحصول على التبريد الأمثل وتقليل الضوضاء وإطالة عمر المكونات

• مساعدة تكييف الهواء:تستخدم موديلات تكييف الهواء IP66 نظام سحب/عادم الهواء السفلي للبيئات ذات درجات الحرارة العالية أو السطوع العالي لساعات طويلة

أداء الإدارة الحرارية:
حتى تحتحمولة طاقة 1480 واطوإشعاع شمسي 800 واط/م²، النظام يحافظ علىتوزيع درجة الحرارة الداخلية مستقر وموحد، مع درجات حرارة سطحية تتراوح بين39–71 درجة مئوية.
وهذا يوضح قدرة CNLC على تحقيق ذلكتبريد فعال دون المساس بحماية IP56/IP66، مما يضمن الاستقرار التشغيلي الطويل الأمد لجميع المكونات الداخلية.

6. سيناريوهات التطبيق والتخصيص

يمكن تخصيص أنظمة العرض الخارجية الخاصة بشركة CNLC عبر أبعاد متعددة:

• تصنيف IP (IP56/ IP65/ IP66)

• نوع التبريد (مبرد بالهواء / مكيف الهواء)

• حجم الشاشة ومستوى السطوع

• نوع الزجاج (قياسي / مفلتر بالأشعة تحت الحمراء)

• هيكل السكن وطريقة التركيب

تتضمن البيئات القابلة للتطبيق ما يلي:
🌞 مناخات صحراوية ذات درجات حرارة عالية
🌧️ المناطق الساحلية الرطبة
🏙️ لوحات إعلانية حضرية تعمل باستمرار بسطوع عالٍ
🏭 المناطق الصناعية المليئة بالغبار أو الغازات المسببة للتآكل

7. الخبرة العالمية والتعاون

مع خبرة واسعة في المشاريع عبرأوروبا وآسيا وأمريكا الشماليةتم نشر شاشات العرض الخارجية CNLC على نطاق واسع فيمراكز النقل والساحات التجارية ومحطات الوقود والبنية التحتية للمدينة الذكية.

من خلال نظام متكاملتصميم الحماية الهيكلية والإدارة الحرارية، تقدم CNLCموثوقية عالية، سطوع عالي، وعمر طويلحلول العرض الاحترافية للعملاء العالميين.
