غالباً ما تعمل شاشات العرض الخارجية في ظروف قاسية، بما في ذلك درجات الحرارة المحيطة المرتفعة، والإشعاع الشمسي، وساعات التشغيل الطويلة. ولهذا السبب، فإن الشاشات الفعالة إدارة حرارية يُعد جزءًا مهمًا من تصميم العرض الخارجي الموثوق.
إذن، كيف تعمل شاشة العرض الخارجية على تبديد الحرارة؟
تعتمد شاشات العرض الخارجية عادةً على التحكم في الحرارة من خلال إنشاء مسار تدفق هواء مستمر ومتحكم به داخل الحاوية. يُسحب الهواء النقي إلى داخل الحاوية، ويُوجّه عبر مناطق تبريد مخصصة، ثم يُصرّف الهواء الساخن لدعم التبادل الحراري المستمر.

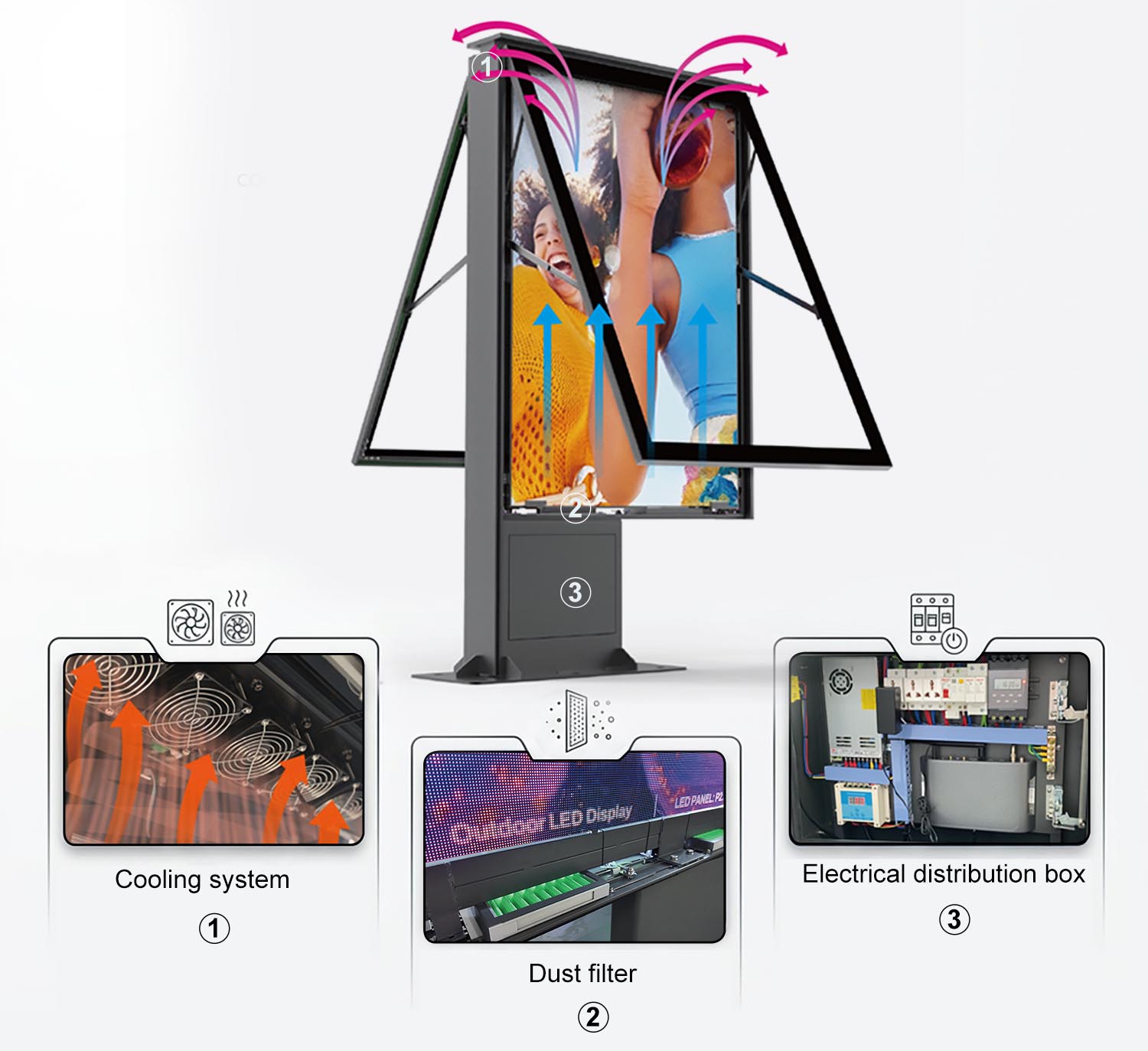

في تصميم تدفق الهواء لشاشات العرض الخارجية لشركة CNLC، يدخل الهواء النقي من خلال مدخل الهواء السفلي ويمر أولاً عبر فلتر الغبارثم ينتقل الهواء المُرشَّح إلى أعلى عبر قناة تهوية داخلية مُخصصة. وفي الوقت نفسه، تُساعد قناة تبريد أمامية مستقلة على إزالة الحرارة من سطح الشاشة. وأخيرًا، يُصرَّف الهواء الساخن عبر نظام العادم العلوي.
في ظل التكوين الذي تم اختباره، تكتمل دورة تدفق الهواء من المدخل إلى المخرج في حوالي 2-3 ثوانٍيساعد هذا التبادل السريع لتدفق الهواء على إخراج الحرارة باستمرار من الحاوية وتقليل تراكم الحرارة لفترات طويلة أثناء التشغيل الممتد.
بالمقارنة مع معدات العرض الداخلية، تعمل شاشات العرض الخارجية عادةً في بيئات أكثر تطلبًا وتغيرًا.
قد تؤدي درجات الحرارة المحيطة المرتفعة والإشعاع الشمسي وساعات التشغيل الطويلة إلى زيادة الحمل الحراري داخل حاوية العرض الخارجية. وإذا لم تتم إزالة الحرارة بكفاءة، فقد يبقى الهواء الساخن داخل الحاوية لفترة طويلة، مما يزيد من الإجهاد الحراري على المكونات الداخلية.
ل شاشات LED خارجية لذا، بالنسبة لشاشات العرض الرقمية الخارجية كبيرة الحجم وغيرها، فإن إدارة الحرارة لا تقتصر على مجرد إضافة مراوح تبريد. بل يجب أيضًا مراعاة تصميم تدفق الهواء بشكل عام. اتجاه تدفق الهواء، ومسارات تدفق الهواء، وموضع مداخل ومخارج الهواء..
يحتاج تصميم التبريد الفعال للشاشات الخارجية عمومًا إلى ما يلي:
تستخدم شركة CNLC مسارًا منظمًا لتدفق الهواء لتوجيه الهواء عبر غلاف الشاشة في اتجاه محدد. كما تم وضع هيكل ترشيح للغبار عند مدخل الهواء للمساعدة في تقليل دخول الغبار والحطام الخارجي.
مسار تدفق الهواء الإجمالي هو:
مدخل الهواء السفلي ← ترشيح الغبار ← قناة الهواء الداخلية ← قناة التبريد الأمامية المستقلة ← مخرج الهواء العلوي
يدخل الهواء النقي أولاً من خلال فتحة سحب الهواء السفلية للحاوية.
قبل دخول الهواء الداخل إلى الحيز الداخلي، يمر عبر مرشح الغبار، مما يوفر ترشيحًا أوليًا للمساعدة في تقليل دخول الغبار والحطام والجسيمات الخارجية الأخرى.
يسمح هذا التصميم بدخول الهواء النقي إلى الحاوية مع مراعاة متطلبات الحماية البيئية لمعدات العرض الخارجية.
بعد مرور الهواء عبر مرشح الغبار، يدخل إلى الحاوية ويتحرك لأعلى عبر قناة هواء داخلية مخصصة.
بدلاً من السماح للهواء بالدوران بشكل عشوائي داخل الحاوية، تساعد قناة الهواء المحددة في إنشاء مسار تدفق هواء أكثر وضوحًا وتوجيه الهواء نحو المناطق التي تتطلب تبادل الحرارة.
يُعد مسار تدفق الهواء المتحكم فيه هذا جزءًا مهمًا من التصميم العام لإدارة الحرارة في شاشات العرض الخارجية.
توجد قناة تبريد أمامية مستقلة في مقدمة الشاشة للمساعدة في إزالة الحرارة من سطح الشاشة.
يعمل مسار التبريد المنفصل هذا جنبًا إلى جنب مع مسار تدفق الهواء الرئيسي داخل الغلاف، مما يوفر مسارًا إضافيًا لإزالة الحرارة حول منطقة العرض.
عندما يمتص الهواء الحرارة داخل الغلاف، فإنه يسخن ويتحرك نحو الجزء العلوي من الشاشة.
ثم يقوم نظام العادم العلوي بتفريغ الهواء الساخن من الغلاف، مما يساعد على تقليل احتباس الهواء الساخن داخل الشاشة لفترة طويلة.
تشكل هذه المكونات مجتمعة مسارًا مستمرًا لتدفق الهواء من المدخل إلى المخرج:
مدخل الهواء السفلي ← ترشيح الغبار ← قناة الهواء الداخلية ← قناة التبريد الأمامية المستقلة ← مخرج الهواء العلوي
إحدى الملاحظات الرئيسية من اختبار تصوير تدفق الهواء الذي أجرته شركة CNLC هي سرعة دوران الهواء داخل الحاوية.
في ظل التكوين المختبر، تستغرق دورة تدفق الهواء الكاملة من مدخل الهواء إلى مخرجه حوالي 2-3 ثوانٍ. يساعد التبادل السريع للهواء على إخراج الحرارة باستمرار من الحاوية بدلاً من السماح للهواء الساخن بالبقاء في الداخل لفترة طويلة. وهذا بدوره يساهم في تقليل تراكم الحرارة لفترات طويلة أثناء التشغيل المتواصل.
من المهم ملاحظة أن الرقم المذكور خلال ثانيتين إلى ثلاث ثوانٍ يمثل دوران الهواء الملاحظ في ظل التكوين المختبر. قد تختلف سرعة تدفق الهواء الفعلية تبعًا لعوامل مثل هيكل الشاشة، وتكوين المروحة، والظروف البيئية، وطريقة التركيب. لذا، لا ينبغي اعتباره معيارًا ثابتًا لتدفق الهواء لجميع شاشات العرض الخارجية.
لا يمكن عادةً ملاحظة حركة الهواء داخل حاوية العرض بشكل مباشر.

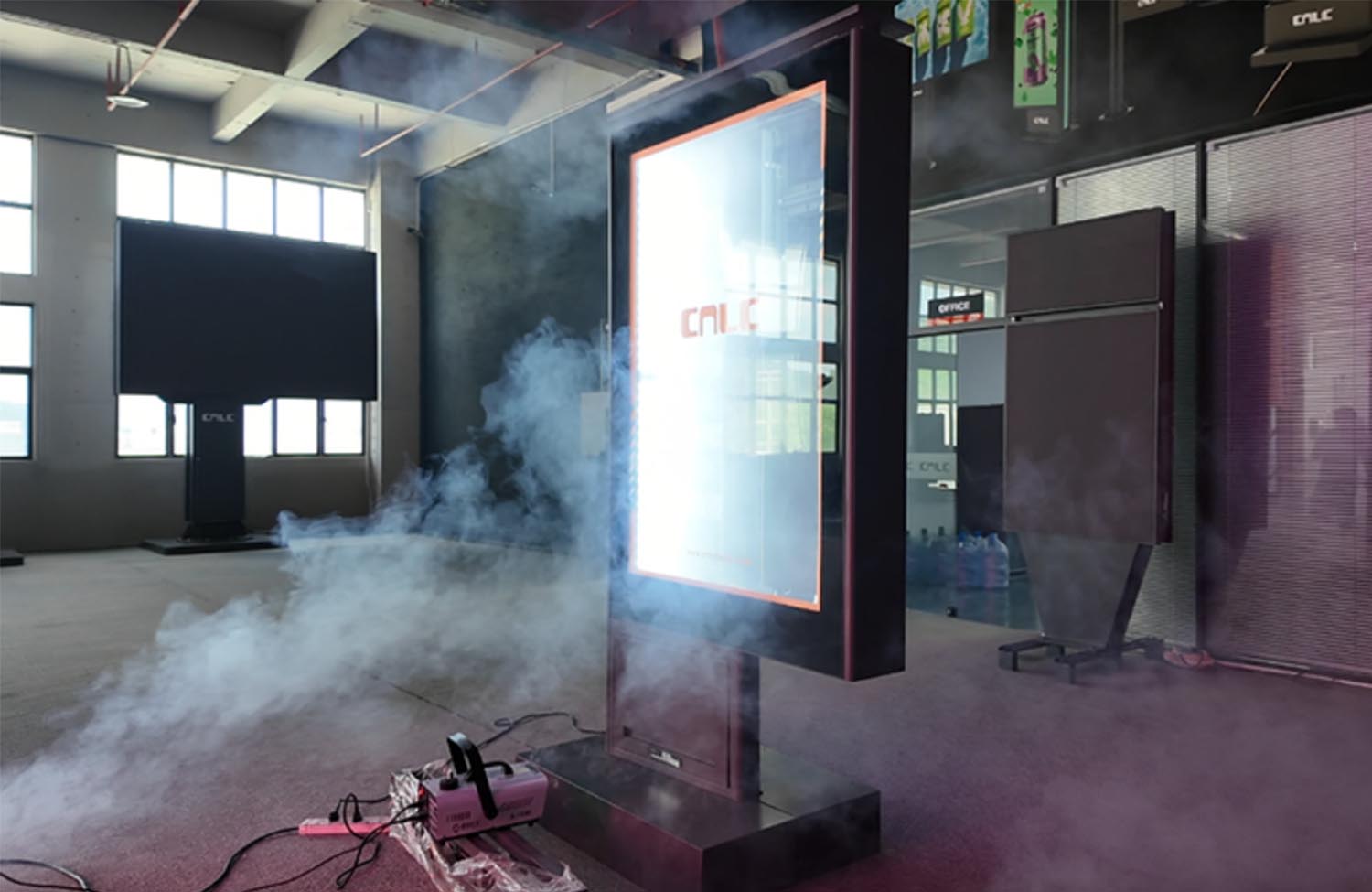

لفهم كيفية تحرك الهواء فعليًا عبر الحاوية بشكل أفضل، تستخدم CNLC اختبار تصوير تدفق الهواء باستخدام الدخان.
يجعل الدخان من السهل مراقبة تدفق الهواء غير المرئي، مما يسمح للمهندسين برؤية اتجاه تدفق الهواء الفعلي ومسار الدوران داخل الشاشة.
يمكن أن يساعد الاختبار في تصور ما يلي:
توفر طريقة التصور هذه طريقة أكثر مباشرة لمراقبة سلوك تدفق الهواء الفعلي للشاشة بدلاً من الاعتماد فقط على تصميم تدفق الهواء النظري.
إن الغرض من نظام تبريد شاشات العرض الخارجية ليس مجرد تحريك الهواء. والأهم من ذلك، أنه يحتاج إلى إنشاء نظام فعال مسار إزالة الحرارة.
من خلال الجمع بين مدخل الهواء السفلي، وقناة الهواء الداخلية، وقناة التبريد الأمامية المستقلة، ومخرج الهواء العلوي، فإن تصميم تدفق الهواء الخاص بشركة CNLC يخلق مسارًا مستمرًا لتبادل الهواء عبر الغلاف.
في التكوين الذي تم اختباره، تقريبًا دوران تدفق الهواء لمدة 2-3 ثوانٍ يساعد على إخراج الحرارة باستمرار من الحاوية وتقليل احتباس الهواء الساخن لفترات طويلة.
يرتبط الأداء الحراري لشاشة العرض الخارجية ارتباطًا وثيقًا بتصميم الهيكل الخارجي. وتؤثر عوامل مثل موقع فتحات سحب الهواء ومخارج العادم، وترتيب المراوح، وقنوات الهواء الداخلية، والمسافة الفاصلة بين مناطق تدفق الهواء المختلفة، على الأداء النهائي لإدارة الحرارة.
بالنسبة للشاشات الخارجية، لا تُعتبر إدارة الحرارة وظيفة معزولة، بل هي جزء من العملية الشاملة. تصميم موثوق.
إلى جانب تبديد الحرارة، يجب أن تراعي معدات العرض الخارجية حماية البيئة، والتصميم الهيكلي، وظروف التشغيل طويلة الأمد. يتجاوز التحقق من موثوقية CNLC مجرد فحص مواصفات المنتج، إذ يُستخدم اختبار عملي لمراقبة أداء المنتج في ظل ظروف محددة. يُعد اختبار تصوير تدفق الهواء باستخدام الدخان أحد أساليب التحقق هذه. فمن خلال جعل تدفق الهواء داخل الحاوية مرئيًا، يستطيع المهندسون مراقبة سلوك تدفق الهواء الفعلي بشكل مباشر والتحقق من عمل مسار التبريد المُصمم وفقًا للتصميم.
بالإضافة إلى اختبارات الموثوقية البيئية الأخرى، بما في ذلك اختبارات درجات الحرارة العالية والإشعاع الشمسي، يوفر تصوير تدفق الهواء منظورًا آخر لتقييم أداء العرض الخارجي في ظل ظروف التشغيل الصعبة.
كيف تتعامل منصة العرض الخارجية مع الحرارة؟
يُعدّ مسار تدفق الهواء المصمم جيدًا أساسًا هامًا للإدارة الحرارية الفعّالة. يجمع تصميم تدفق الهواء لشاشات العرض الخارجية من CNLC بين... مدخل هواء سفلي، ونظام ترشيح الغبار، وقناة هواء داخلية، وقناة تبريد أمامية مستقلة، ومخرج هواء علوي لإنشاء مسار تدفق هواء مستمر عبر الغلاف. في ظل التكوين المختبر، تستغرق دورة تدفق الهواء من المدخل إلى المخرج ما يقارب 2-3 ثوانٍيساعد ذلك على إخراج الحرارة باستمرار من الغلاف وتقليل تراكمها لفترات طويلة. ومن خلال اختبار تصوير تدفق الهواء باستخدام الدخان، يمكن مراقبة مسار تدفق الهواء هذا مباشرةً، مما يوفر فهمًا أوضح لكيفية تحرك الهواء فعليًا داخل غلاف الشاشة.
بالنسبة لمعدات العرض الخارجية، لا تقتصر الإدارة الحرارية الفعالة على إضافة مكونات تبريد فحسب، بل تتعلق بالتصميم الدقيق. أين يدخل الهواء، وكيف يتحرك عبر الحيز، وأين يتم تصريف الهواء الساخن..
استكشف منتجات وحلول العرض الخارجي من CNLC لمعرفة المزيد عن هندسة العرض الخارجي وتصميم الموثوقية لدينا.
